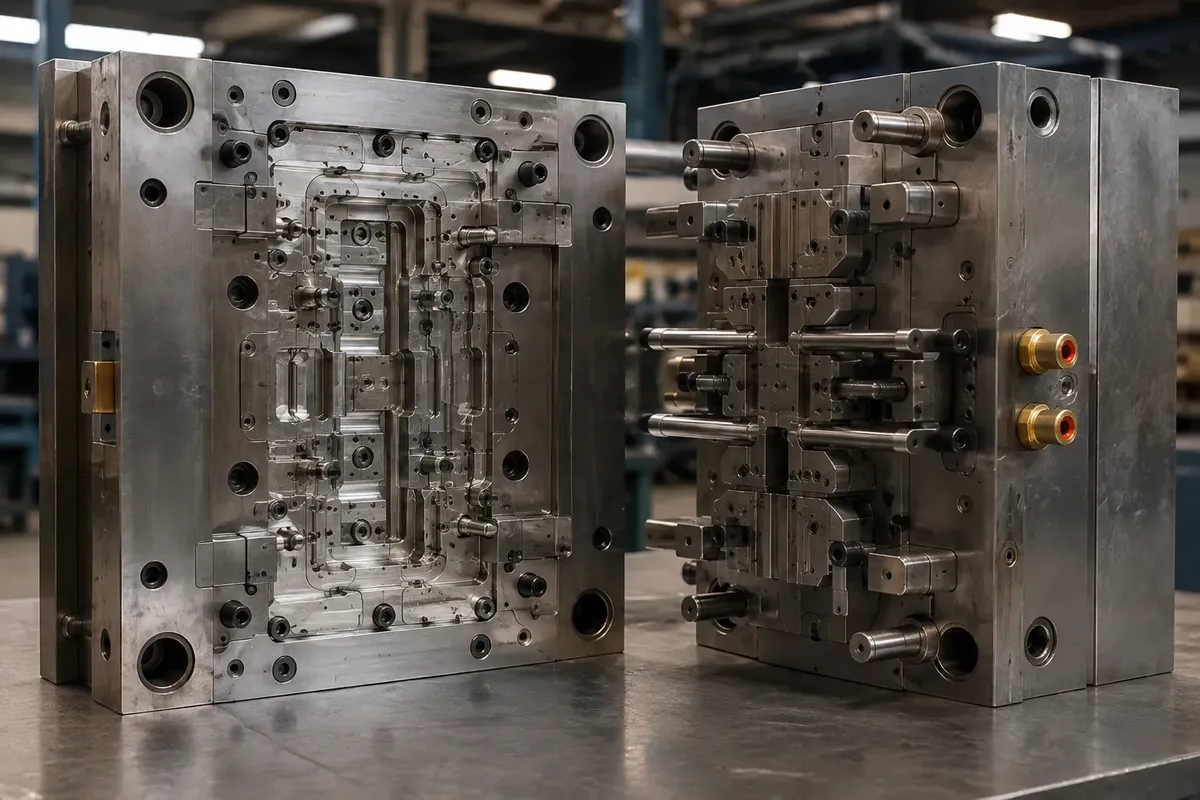

Литниковые системы пресс-форм: сравнительный анализ и критерии подбора для точного литья пластмасс

Тип литниковой системы задает не только схему заполнения, но и всю экономику формы. От него зависят цена оснастки, длина цикла, объем отходов, повторяемость размеров, удобство обслуживания и риск простоя линии. Для упаковки, медицинских изделий и технических деталей выбор канала влияет еще и на требования к чистоте процесса, смене цвета и масштабированию серии.

Зачем выбирать тип канала до проектирования пресс-формы

Решение лучше принимать до компоновки формы: литниковая система задает габариты плиты, расположение впрыска, охлаждение и доступ к обслуживанию. Ошибка ведет либо к переделке, либо к постоянным потерям материала и времени.

Как работает горячий канал

Принцип работы горячего канала пресс-формы заключается в том, что расплав не застывает в магистрали до момента впрыска в полость. Пластик идет через нагреваемый коллектор и сопла, сохраняет температуру и подается почти без литникового хвоста. Так уменьшается масса отходов, а давление до гнезда передается стабильнее, чем в холодной схеме. Горячеканальная система для пресс форм особенно выгодна там, где важно сократить отходы и удержать повторяемость на длинной серии.

Основные элементы горячеканальной системы

В системе есть коллектор, сопла, нагреватели, термопары и контроллер температуры. В клапанных вариантах добавляются запорные иглы. Точная согласованность зон нагрева снижает перепады вязкости и следы на детали.

Плюсы горячего канала для серийного производства

• Меньше отходов и литников.
• Цикл короче: не охлаждается толстый литник.
• Стабильнее заполнение многогнездных форм и сложной геометрии.
• Проще автоматизировать выпуск и контроль.
• На больших тиражах ниже себестоимость детали.

Ограничения и риски горячеканальной оснастки

Минусы начинаются с высокой цены изготовления и настройки. Оснастка требует точного термоконтроля, диагностики нагревателей и датчиков, а также аккуратного запуска и остановки. При отказе узла простаивает вся форма. Перегрев опасен деградацией, изменением цвета и браком. Дополнительно растут требования к сервису, запасным узлам и квалификации оператора, поэтому экономия на этапе закупки может обернуться потерями при остановке линии.

Как работает холодный канал

Холодный канал работает иначе: расплав идет по каналам в теле плиты, остывает вместе с изделием и образует литник. Его отделяют вручную или автоматически. Схема проще и дешевле, но дает отходы и длиннее цикл. Принцип работы холодного канала пресс-формы заключается в последовательном охлаждении расплава в литниковой системе до отделения от детали.

Двухплитные и трехплитные холодноканальные формы

В двухплитной форме литник обычно связан с деталью до момента отделения, поэтому требуется операция обрезки или выламывания. В трехплитной схеме точка впрыска и разводящие каналы разводятся конструктивно, что облегчает автоматическое отделение литника от изделия. Выбор зависит от формы детали, доступного бюджета и того, насколько критичны следы от места впрыска.

Когда холодный канал выгоднее

• Для прототипов и первых запусков, когда конструкция еще может меняться.
• Для небольших партий, где цена формы важнее экономии на цикле.
• При частой смене цвета или сырья, когда нужен быстрый переход между заказами.
• Для простых деталей без жестких требований к производительности.
• Когда материал чувствителен к длительному пребыванию в горячем узле.

Недостатки холодноканальной схемы

Главный минус — литник становится отдельной массой отхода или вторичного сырья. Это повышает расход гранулята, усложняет учет и добавляет операцию удаления. Из-за охлаждения каналов цикл длиннее, а место впрыска может оставить заметный след. На массовом выпуске это дает потери материала и лишние секунды.

Сравнение горячего и холодного канала по ключевым параметрам

Сравнивать нужно не только стартовую цену, но и полный жизненный цикл формы. Ниже важны четыре вещи: сколько стоит оснастка, сколько материала уходит в отходы, каков цикл и сколько сил требует обслуживание. Для большого тиража разница в одном проценте отходов или в двух секундах цикла быстро превращается в существенную сумму.

Ключевые различия

Стоимость: цена формы против себестоимости детали

Горячий канал дороже на старте: в форму входят термоблоки, датчики и точная мехобработка. На длинной серии он окупается экономией сырья и сокращением цикла. Холодная схема дешевле при запуске, но литники, обрезка и переработка повышают затраты.

Качество изделий и повторяемость процесса

Равномерная подача расплава уменьшает разброс давления, усадки и температуры. В горячем канале проще удерживать стабильное заполнение при большом числе гнезд. В холодном канале сильнее влияет длина литника, поэтому растет риск утяжин и линий спая.

Материалы, цвет и требования к чистоте производства

Для фармацевтической упаковки и медицинских изделий важны чистота, стабильность партии и смена цвета. Нежелательны использование дробленого сырья (регранулята), пыль от литников и загрязнения. При дорогом сырье и жесткой валидации горячий канал дает более чистый поток; при простой переналадке практична холодная схема.

Горячий или холодный канал: что выбрать для конкретной задачи

Этот выбор делается на основе исходных данных, а не общих предпочтений. Сначала смотрят на тираж, массу литника, число гнезд, свойства полимера и допустимый бюджет на форму. Потом оценивают внешний вид, допустимое время цикла и план роста заказа. Если серия будет расти, решение стоит принимать с запасом по производительности.

Выбор для крупной серии

Для больших объемов, дорогого сырья и многогнездных форм обычно выбирают горячий канал. Он лучше держит повторяемость и снижает потери материала, когда каждая секунда цикла и каждый грамм пластика влияют на итоговую экономику. Если на линии нужен стабильный выпуск без ручного удаления литников, горячая схема чаще оказывается рациональнее уже на горизонте нескольких месяцев.

Выбор для прототипов и небольших партий

Для опытных партий, коротких серий и проверки конструкции выгоднее холодный канал. Он проще, дешевле и быстрее в изготовлении, а при смене геометрии не заставляет нести высокую цену сложной терморегулируемой оснастки. Если объем выпуска мал, экономия на форме обычно важнее, чем лишние граммы литника и несколько секунд цикла.

Промежуточные варианты и комбинированные решения

Между двумя крайностями есть компромиссы: изолированные литники, изолированная горячая втулка (или горячевтулковая система), частичный горячий канал с холодными разводящими каналами. Такие решения применяют, когда нужен баланс между ценой, отходами и сложностью обслуживания. Они не универсальны, но помогают, если задача упирается в бюджет проекта или в ограничение по компоновке формы.

Ошибки при выборе литниковой системы

Ошибки здесь обычно не технические, а расчетные. Самая частая — выбирать только по цене формы и игнорировать стоимость цикла, отходов и обслуживания. Не менее опасно не считать массу литника, не проверять материал на термостойкость и не думать о точках впрыска до запуска производства.

• Смотреть только на цену оснастки и не считать полную себестоимость партии.
• Не учитывать массу литника и расход сырья на длинной серии.
• Выбирать горячий канал для материала, который плохо переносит длительный нагрев.
• Игнорировать обслуживание нагревателей, датчиков и уплотнений.
• Размещать точки впрыска без анализа следов, коробления и линии спая.

Какие данные нужны для расчета и проектирования

Чтобы выбрать схему без догадок, нужны исходные данные по детали и производству. Чем точнее входные параметры, тем меньше риск получить форму, которая формально работает, но не укладывается в цикл или бюджет. Для серьезного проекта лучше считать сразу несколько вариантов и сравнивать их по одной методике.

• Материал, его усадка, вязкость и термочувствительность.
• 3D-модель детали и требования к поверхности.
• Масса изделия и желаемая масса литника.
• Годовой тираж и планируемый срок окупаемости.
• Количество гнезд и компоновка пресс-формы.
• Допуски, цвет, доля вторичного сырья и модель термопластавтомата.

Краткий вывод

Горячий канал оправдан там, где нужна стабильная серия, минимальные отходы и короткий цикл. Холодный канал рационален для простых изделий, небольших партий, тестовых запусков и частой смены материала. Универсального ответа нет: правильным считается то решение, которое выдерживает расчет полной себестоимости, обслуживание и план роста производства.

Часто задаваемые вопросы

Чем горячеканальная пресс-форма отличается от холодноканальной?

В горячеканальной форме расплав идет по нагреваемым каналам и почти не образует литник. В холодноканальной схеме пластик остывает в каналах вместе с деталью, поэтому литник нужно отделять. Из-за этого отличаются цена оснастки, длина цикла, отходы и требования к обслуживанию.

Когда горячий канал окупается быстрее холодного?

Он окупается быстрее на больших сериях, при дорогом сырье, многогнездных формах и стабильной загрузке оборудования. Если экономия материала и времени на каждом цикле накапливается в течение долгого выпуска, более высокая цена формы компенсируется заметно быстрее.

Какая система лучше для мелкосерийного литья пластика?

Для мелких партий чаще выбирают холодный канал. Он дешевле в изготовлении, проще в наладке и не требует сложной терморегуляции. Если серия короткая и конструкция еще может меняться, переплата за горячий узел обычно не возвращается.

Можно ли перерабатывать литники из холодноканальной формы?

Да, если материал допускает переработку и технологический цикл это разрешает. Но нужно контролировать долю вторичного сырья, степень загрязнения и изменение свойств после повторного плавления. Для ответственных изделий дробленку часто ограничивают или исключают.

Почему горячеканальная система дороже при изготовлении пресс-формы?

Она включает нагреватели, термодатчики, контроллеры, более точную мехобработку и сложную сборку. Также нужно обеспечить равномерный прогрев и безопасную работу узлов при высоких температурах. Это увеличивает стоимость проекта еще до выхода на первую партию.

Как тип канала влияет на качество и внешний вид детали?

Он влияет на равномерность заполнения, риск линий спая, утяжин, коробления и заметность точки впрыска. При стабильной подаче расплава проще держать размеры и повторяемость от цикла к циклу. Чем сложнее деталь и длиннее путь расплава, тем сильнее это различие.

Можно ли переделать холодноканальную пресс-форму в горячеканальную?

Иногда да, но это не простая замена вставки. Нужны место под коллектор, тепловой расчет, новая разводка, пересмотр охлаждения и часто изменение габаритов формы. На практике такая переделка оправдана только тогда, когда проект уже доказал спрос и серийность.

Какой канал выбрать для фармацевтической упаковки и медицинских пластиковых изделий?

Для стабильной серии, чистого процесса и жестких требований к повторяемости чаще выбирают горячий канал. Для пилотных партий, проверки конструкции и небольших объемов можно взять холодный. Финальное решение зависит от валидации процесса, материала и плана выпуска.
