Литье под давлением держится не только на режиме машины, но и на том, насколько точно спроектирована и изготовлена оснастка. Именно она задает геометрию, качество поверхности, повторяемость массы, время цикла и предел брака. Для фармацевтической и медицинской упаковки это критично: отклонение в размерах, следы выталкивателей или шероховатость сразу мешают сборке, герметичности и визуальному контролю.
Что такое пресс-форма и какую задачу она решает

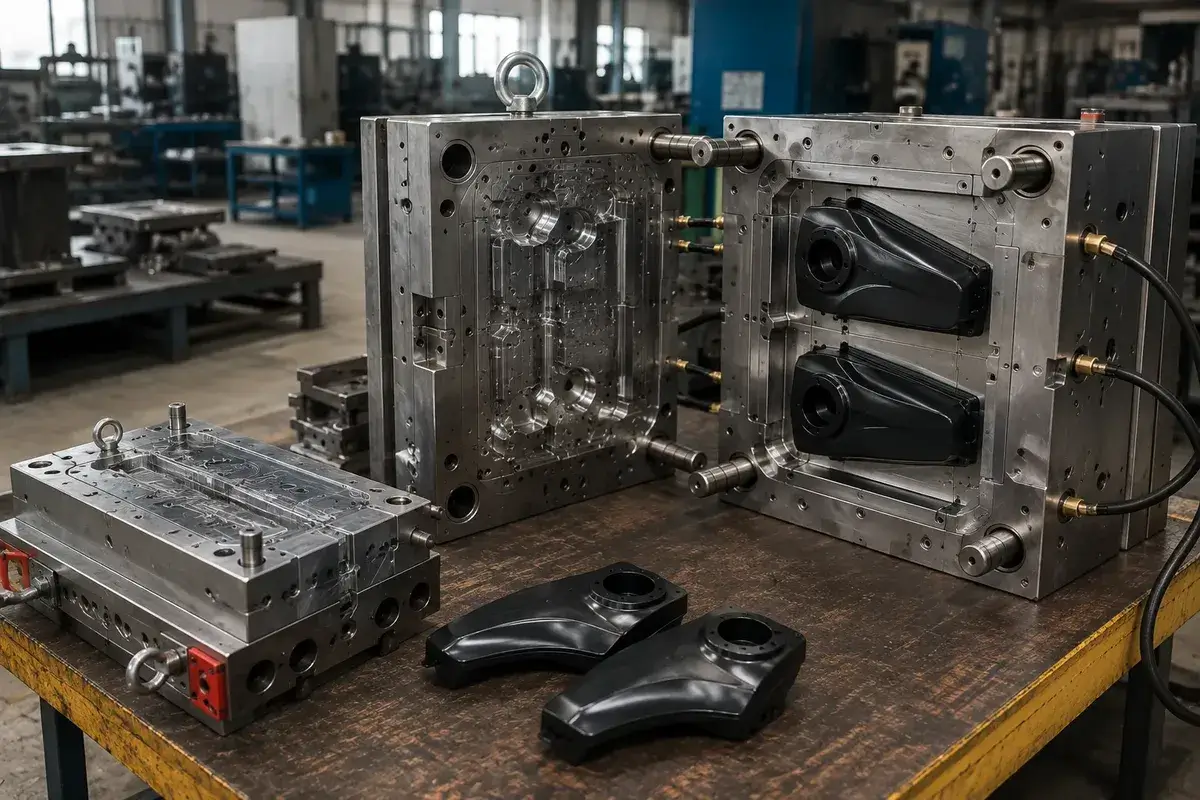

Пресс-форма для термопластавтомата (ТПА) — это сложный технологический узел, который принимает расплав, формирует изделие и обеспечивает его выталкивание после охлаждения. Она не просто копирует 3D-модель, а управляет усадкой, направлением потока, местом спая и режимом отвода тепла. От ее конструкции зависят точность, внешний вид и стабильность партии, а значит и себестоимость деталей.
Из каких узлов состоит литьевая оснастка
Базовая оснастка включает неподвижную и подвижную половины, плиты, формообразующие детали, направляющие элементы, литниковую систему, охлаждение и узел съема. Все эти узлы работают как единый механизм: если один из них сделан с ошибкой, дефект проявится либо сразу в детали, либо уже в ресурсе формы и стабильности цикла.
Формообразующие детали: матрица, пуансон и вставки
Матрица и пуансон образуют наружный и внутренний контур изделия, а вставки позволяют локально прорабатывать резьбы, ребра, защелки, технологические окна и зоны повышенного износа. Качество поверхности здесь влияет не меньше геометрии: полировка, твердость стали и точность обработки определяют, появятся ли на детали риски, матовость, задиры или следы прилипания.
Литниковая система: холодные и горячие каналы
Холодноканальная схема проще и дешевле, но дает отходы и требует удаления литника. Горячеканальная дороже, зато уменьшает потери материала, улучшает стабильность впрыска и подходит для серий, где важны ритм и повторяемость. Выбор зависит от тиража, материала, допуска по массе и того, насколько критичен запуск без лишних операций.
Сравнение литниковых решений
| Параметр | Холодноканальная | Горячеканальная |
|---|---|---|
| Отходы | Есть литник | Минимальные |
| Стоимость оснастки | Ниже | Выше |
| Стабильность впрыска | Зависит от длины канала | Выше при серийной работе |
| Лучшее применение | Небольшие партии | Серия и высокая производительность |
Охлаждение и термостатирование формы
Охлаждение часто определяет большую часть цикла, поэтому его считают так же внимательно, как и геометрию полости. Если каналы расположены неравномерно, изделие охлаждается с перекосом, растет коробление и разброс размеров. Еще один риск - засоры и утечки, поэтому каналы проверяют на герметичность и фактический расход до запуска в серию.
Выталкивающая система и съем изделия
Толкатели, плиты съема, выталкивающие штоки, лифтеры и ползуны снимают изделие без разрушения тонких участков. Неправильная кинематика оставляет следы, деформирует кромки или ломает защелки и тонкие ребра. Поэтому ход съема увязывают с формой детали, углами уклона и тем, как материал ведет себя после охлаждения.
Как проектируют пресс-форму под конкретное изделие
Проектирование начинается с 3D-модели детали, материала, усадки, допусков, требований к поверхности, планового тиража, числа гнезд и типа ТПА. Для фармацевтической упаковки особенно важны стабильность размеров, повторяемость массы и отсутствие дефектов на функциональных поверхностях, потому что даже мелкий разброс превращается в брак на автоматической линии.
Расчет гнездности, усилия смыкания и времени цикла
Чем выше гнездность, тем больше выпуск за цикл, но тем сложнее уравнять заполнение и охлаждение по всем полостям. Инженер должен проверить, хватит ли усилия смыкания, объема впрыска и скорости раскрытия машины. Ошибка в этих расчетах приводит к облойному шву, недоливу или чрезмерному времени цикла, которое делает серию дороже без роста качества.
Проверка проливаемости и рисков дефектов до изготовления
CAE-анализ помогает увидеть линии спая, воздушные ловушки, перепад давления, области усадки и коробления еще до металла. По результату корректируют место подвода литника, толщины стенок, расположение охлаждения и вентиляцию. Это дешевле, чем потом переделывать сталь, когда проблема уже проявилась в пробном литье.
Этапы изготовления пресс-форм для ТПА
Изготовление пресс-формы для ТПА:
- техническое задание;
- проект;
- подбор стали;
- закупка заготовок;
- механическая обработка;
- электроэрозия;
- шлифовка;
- полировка;
- термообработка;
- сборка и пробное литье.
На каждом этапе проверяют не только размер, но и то, как поверхность, жесткость и тепловое поведение скажутся на ресурсе формы.
Материалы и обработка рабочих поверхностей
Выбор формы по цене без учета стали и обработки почти всегда ошибочен. Марка стали определяет износостойкость и коррозионную стойкость, термообработка - твердость и стабильность размеров, а качество полировки и покрытий - чистоту поверхности детали и частоту обслуживания. Для абразивных или агрессивных полимеров это особенно важно.
Испытания, доводка и паспорт пресс-формы
После сборки форму испытывают на реальном материале: смотрят заполнение, усадку, следы выталкивания, геометрию и разброс массы. По результатам корректируют охлаждение, вентиляцию, положение литника и съем. В паспорте должны быть габариты, масса, схема подключения, ресурс, материал изделия, параметры ТПА, обслуживание и перечень заменяемых узлов.
Совместимость формы с термопластавтоматом
Перед запуском проверяют не только размеры, но и согласование формы с машиной: расстояние между колоннами, высоту, ход раскрытия, усилие смыкания, объем впрыска, сопло, посадочное кольцо, выталкиватели и подключения охлаждения. Даже хорошо сделанная оснастка не даст стабильного цикла, если ее физически нельзя корректно поставить на конкретный ТПА.
Что проверить до установки на станок
До монтажа осматривают направляющие, рабочие поверхности, посадочные плоскости, каналы охлаждения, разъемы, состояние нагревателей горячеканальной системы и отсутствие загрязнений после хранения. Полезно отдельно сверить эскиз установки и фактические габариты, чтобы исключить перекос, неполное смыкание и повреждение сопла уже на первом закрытии.
Монтаж и крепление пресс-формы на ТПА
Монтаж пресс формы на ТПА выполняют в безопасной последовательности: ставят форму по посадочному кольцу, выравнивают по осям, фиксируют к плитам, затем подключают воду, гидравлику, пневматику и электрические цепи. После этого проверяют ход раскрытия, работу выталкивателей и отсутствие помех при полном цикле. Фиксацию оснастки нельзя считать формальностью: если база выставлена неверно, брак появится сразу.
Прижимы, болты и плиты крепления
Прижимы для пресс форм на тпа и крепежные болты удерживают оснастку от смещения при смыкании, впрыске и раскрытии. Слабая фиксация ведет к перекосу, утечке расплава по разъему, повреждению сопла и ударной нагрузке на плиты. Поэтому важны не только размеры прижимов, но и их расположение, момент затяжки и состояние опорных поверхностей.
Порядок замены формы без повреждения оснастки
Смена оснастки на ТПА начинается с остановки цикла, охлаждения, сброса давления и отключения всех коммуникаций. После снятия крепежа форму выводят из зоны машины, очищают плиты, проверяют посадочное место и только потом ставят новую оснастку. Спешка на этом этапе обычно заканчивается царапинами, перекосом или скрытыми утечками на первом запуске.
Что влияет на ресурс, производительность и качество детали
На ресурс влияют материал формы, точность обработки, число гнезд, балансировка каналов, качество охлаждения, режимы литья, смазка, обслуживание и хранение. На качество детали это отражается напрямую: плохой теплоотвод дает коробление, неверный съем - следы выталкивателей, а дисбаланс потока - облой, недолив, утяжины и нестабильную массу. Поэтому оснастку для ТПА нужно оценивать как технологический узел, а не как разовую закупку.
Как сформулировать задание на разработку формы
Заказчику стоит передать не только 3D-модель, но и чертежи, материал, требования к поверхности, плановый тираж, тип ТПА, ограничения по габаритам, допустимый брак, требования к упаковке, маркировке и документации. Чем точнее входные данные, тем меньше риск получить форму, которую придется дорабатывать уже после испытаний или адаптировать под реальную машину.
Частые вопросы о пресс-формах для ТПА
Ниже собраны короткие ответы на вопросы, которые чаще всего возникают перед заказом, приемкой и запуском оснастки. Они помогут быстро сверить конструкцию, сроки, совместимость и требования к паспорту без повторения базовых объяснений.
Из чего состоит пресс-форма для ТПА?
Обычно она включает неподвижную и подвижную части, плиты, матрицу, пуансон, вставки, направляющие, литниковую систему, охлаждение и выталкивающий узел. Конкретный состав зависит от изделия, числа гнезд и способа съема.
Сколько времени занимает изготовление пресс-формы для литья пластмасс?
Срок зависит от сложности детали, числа гнезд, наличия горячеканальной системы и глубины доработок после испытаний. Простая форма делается быстрее, но для точной оценки нужен уже утвержденный проект и список требований к ресурсу.
Как проверить совместимость пресс-формы с термопластавтоматом?
Сверяют усилие смыкания, объем впрыска, расстояние между колоннами, высоту формы, ход раскрытия, параметры сопла, посадочное кольцо и подключения охлаждения. Если хотя бы один параметр не совпадает, запуск может быть нестабильным или невозможным.
Чем горячеканальная пресс-форма отличается от холодноканальной?
Горячеканальная система держит расплав в каналах и почти не дает литниковых отходов, но стоит дороже и требует аккуратного обслуживания. Холодноканальная проще, дешевле и легче в ремонте, но дает отходы и больше зависит от режима охлаждения.
Как выполняется монтаж пресс-формы на ТПА?
Форму центрируют по посадочному кольцу, выставляют по осям, фиксируют к плитам, подключают воду, пневматику, гидравлику и электрику, затем проверяют раскрытие и работу съема. После этого делают пробный цикл без перегрузки машины.
Какие прижимы используют для крепления пресс-форм на ТПА?
Используют стандартные прижимы, Т-образные элементы, болты и опорные плиты, подобранные по массе формы и усилию смыкания. Важно, чтобы прижимы для пресс форм на тпа не только удерживали оснастку, но и не создавали перекос при нагреве и вибрации.
Когда нужна замена пресс-формы на ТПА?
Замена пресс форм на тпа нужна при износе формообразующих поверхностей, росте облоя, нестабильной геометрии, повреждении каналов охлаждения, отказе горячеканальной части или после перехода на другое изделие. Иногда форму меняют и из-за экономической нецелесообразности ремонта.
Что должно быть указано в паспорте пресс-формы?
В паспорте должны быть габариты, масса, материал изделия, ресурс, схемы подключения, параметры ТПА, состав узлов, рекомендации по обслуживанию, перечень расходников и условия хранения. Без этого сложно корректно принять форму, обслуживать ее и планировать ремонт.
